E22

E22

از دیگر راهکارهای رایج نصب توکار، نصب در قوطی 58mm است،  نکات جدید موجود در دستورالعمل نصب کلید Gira E22، باعث می‌شود که قاب این محصول پس از نصب فقط 3mm از سطح دیوار بیرون باشد. Gira E22 در سه نوع استیل، آلومینیوم و ترموپلاستیک (سفید براق) عرضه می‌شود. این تجهیزات را  مطابق با درجه اهمیت هر مکان می‌توان به‌طور متمایز در یک طرح یکپارچه استفاده کرد. به‌عنوان مثال در اتاق نمایش از مدل استیل و در اتاق‌های اصلی از مدل ترموپلاستیک استفاده نمود. Gira E22 برنده جایزه iF و red dot 2007 بوده است.


طبقه‌بندی

در این طبقه‌بندی محصولات، E22 Gira نیازهای مخصوص تکنولوژی ساختمان هوشمند را پوشش می‌دهد. کلیدهای Gira بیش از 230 روش برای انواع حالت‌های نصب ارائه می‌نمایند. (1) اکثر محصولات E22 را می‌توان با هر سه جنس، همراه با قاب به‌صورت توکار نصب نمود. (2) اما در بعضی از استثنائات نمی‌توان آن‌ها را به دلیل نوع طراحی مکانیزم، به‌صورت توکار و همراه باقاب نصب نمود. برای مثال می‌شود به هیدروستات، حسگر رادیویی دمای اتاق، نمایش‌گر اطلاعات و ایستگاه روکار داخلی در سیستم درباز کن اشاره نمود.


نصب مسطح برروی سطوح ساختمانی

1. با ایجاد یک برش مستطیل شکل، قوطی توکار E22 را تراز و نصب نموده و به‌وسیله گچ، مستحکم می‌کنیم. (برای استقرار تراز حباب‌دار بر روی قوطی، دو زائده‌ بر روی قوطی تعبیه شده است.) محافظ مقوایی قوطی در برابر گچ را درون قوطی قرار داده و دیوار را گچ می‌کنیم. بعد از خارج نمودن محافظ از داخل قوطی، دهانه‌ی آن را تمیز می‌کنیم.
2. قوطی مکانیزیم را درون قوطی توکار E22 نصب و تراز می‌نمائیم.
3. چنگک‌های قوطی مکانیزم E22 را می‌چرخانیم. (روش نصب آن مشابه قوطی‌های استاندارد بازار، برای دیوار کاذب است.) قوطی مکانیزم تا 3 درجه قابل تنظیم است. قاب و مکانیزیم مرتبط را مطابق معمول در قوطی مکانیزم سوار می‌کنیم.
4. در انتها رویه را بر روی مکانیزم مربوطه نصب می‌نمائیم.
5. عملیات نصب تکمیل گردید.


نصب توکار بر روی دیوار کاذب

1. با استفاده از الگوی موجود در بسته‌بندی محصول، مستطیلی را برش داده و قوطی مکانیزم E22 را نصب و تراز می‌نماییم.
2. چنگک‌های قوطی مکانیزم E22 را می‌چرخانیم. (روش نصب آن مشابه قوطی‌های استاندارد بازار برای دیوار کاذب است.) قاب و مکانیزیم مرتبط را مطابق معمول سوار می‌کنیم.
3. در انتها رویه را بر روی مکانیزم مربوطه نصب می‌نمائیم.
4. عملیات نصب تکمیل گردید.


نصب بر روی قوطی توکار 58mm

1. یک قوطی توکار 58mm را در دیوار قرار می‌دهیم.
2. قاب و مکانیزیم مرتبط را در قوطی مکانیزم، مطابق معمول سوار می‌کنیم.
3. در انتها رویه را بر روی مکانیزم مربوطه نصب می‌نماییم.
4. عملیات نصب تکمیل گردید.


جزئیات ابعاد

نوع استیل و آلومینیوم

دوربین‌های سقفی (دارای انواع روز، شب و صوتی)

نوع ترموپلاستیک (سفید براق)

دوربین‌های سقفی (دارای انواع روز، شب و صوتی)
  • قاب یک خانه
    H 90.6 x W 90.6 mm
  • قاب دو خانه
    H 161.8 x W 90.6 mm
  • قاب سه خانه
    H 233.0 x W 90.6 mm
  • قاب چهار خانه
    H 304.2 x W 90.6 mm
  • قاب پتج خانه
    H 375.4 x W 90.6 mm
  • قاب یک خانه
    H 87.8 x W 87.8 mm
  • قاب دو خانه
    H 158.9 x W 87.8 mm
  • قاب سه خانه
    H 230.4 x W 87.8 mm
  • قاب چهار خانه
    H 301.7 x W 87.8 mm
  • قاب پنج خانه
    H 373.0 x W 87.8 mm

ضخامت در نصب به‌صورت مسطح: 3 میلیمتر
عمق نصب: 11.45 میلی متر
محصول Gira E22 به‌صورت مسطح می‌تواند بصورت گروهی (1 خانه تا 4 خانه) نصب گردد.

ضخامت در نصب به‌صورت مسطح: 3.4 میلیمتر
عمق نصب: 11.50 میلی متر
محصول Gira E22 به‌صورت مسطح می‌تواند بصورت گروهی (1 خانه تا 4 خانه) نصب گردد.


نمونه‌های کاربردی

کلید فشاری، E22، استیل

کلید فشاری،
E22، استیل

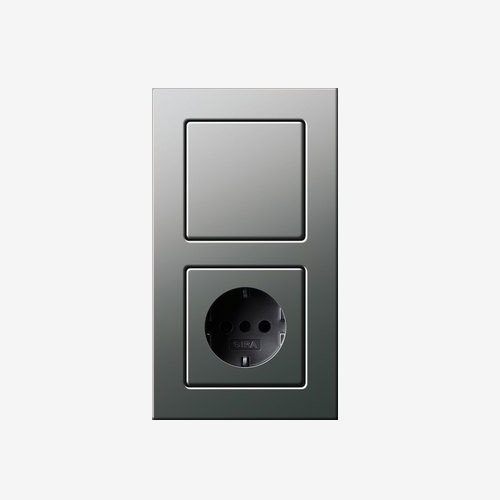

کلید / پریز برق، E22، استیل

کلید / پریز برق،
E22، استیل

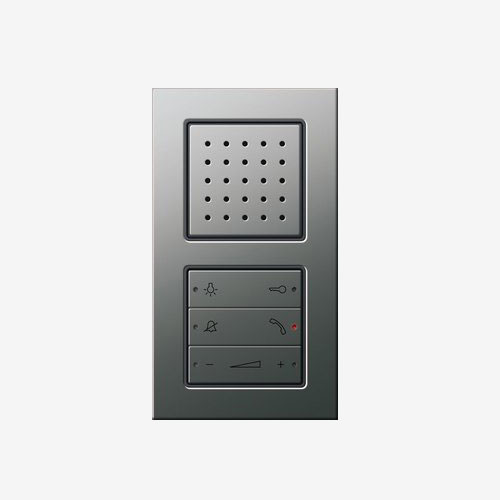

ایستگاه داخلی، E22، استیل

ایستگاه داخلی،
E22، استیل

شستی هوشمند، E22، استیل

شستی هوشمند،
E22، استیل

ترموستات هوشمند، E22، استیل

ترموستات هوشمند،
E22، استیل

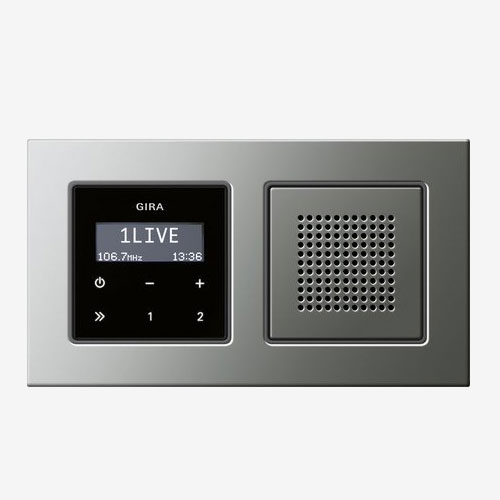

رادیو دیواری توکار، E22، استیل

رادیو دیواری توکار،
E22، استیل

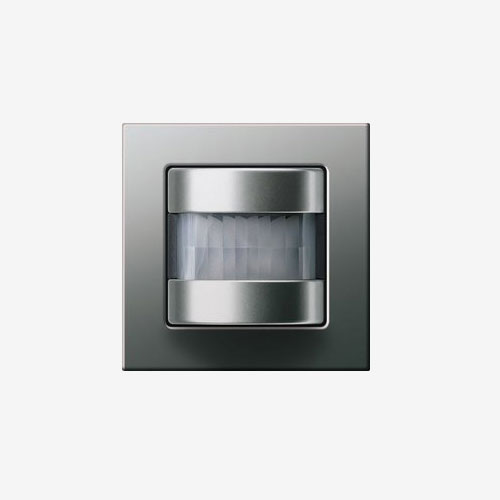

کلید خودکار، E22، استیل

کلید خودکار،
E22، استیل


آلبوم تصاویر

دوربین‌های سقفی (دارای انواع روز، شب و صوتی)

Gira E22 stainless steel
touch sensor 3 Plus, 2-gang and touch sensor 3 Komfort, 3-gang, stainless steel

دوربین‌های سقفی – دیواری (دارای انواع روز و شب)

Gira E22 thermoplastic [pure white glossy]
touch indicator switch/SCHUKO socket outlet, thermoplastic [pure white glossy]

دوربین‌های سقفی (دارای انواع روز، شب و صوتی)

Gira E22 stainless steel
touch control switch/SCHUKO socket outlet, stainless steel

دوربین‌های سقفی – دیواری (دارای انواع روز و شب)

Gira E22 aluminium
touch indicator switch/SCHUKO socket outlet, aluminium

دوربین‌های سقفی (دارای انواع روز، شب و صوتی)

Gira E22 aluminium
surface-mounted home station video, aluminium

دوربین‌های سقفی – دیواری (دارای انواع روز و شب)

Gira E22 aluminium
automatic control switch, aluminium

دوربین‌های سقفی (دارای انواع روز، شب و صوتی)

Gira E22 aluminium
LED orientation light with icon, aluminium

دوربین‌های سقفی – دیواری (دارای انواع روز و شب)

Gira E22 stainless steel
home station, stainless steel


اطلاعات تکمیلی

Bestell-Nr 1911 90

PDF, 1,9 MB
Download

Gira for the home

Planning tool for intelligent electrical
installations Order no. 1911 90



PDF, 157,0 KB
Download

E22 device box

.Dimensions of the E22 device
box 1 - 4-gang
