هواکش سانتریفیوژی ER 60 Standard؛ تک سرعته

تنوع طرح‌ها و مدل‌ها

هواکش داخلی همراه با درپوش و فیلتر برای نصب در قوطی توکار
قابل استفاده در حمـام، آشپزخانه، هال، پذیرایی و اتاق غذاخوری

هواکش‌های ER بطور ویژه‌ای برای تهویه هوا در لوله‌های با قطر کم طراحی شده است. ظرفیت فشار بالای این سیستم، تهویه مؤثر و کارای محیط‌های مورد نظر اعم از آشپزخانه، حمام و سرویس بهداشتی را تضمین می‌کند. کارایی، کیفیت و تناسب این هواکش، آن را به بهترین گزینه تبدیل کرده است. از لحاظ ایمنی دارای سیستم حفاظت از آتش‌سوزی است. اولاَ درصورت آتش‌سوزی دود در خط اصلی به بالا سرایت نخواهد کرد. ثانیاَ سیستم حفاظت از آتش‌سوزی تمامی موارد پیشگیری از انتقال آتش را مطابق استاندارد K90-18017 برآورده ساخته است. سیستم ER هوا را به‌طور مرکزی تخلیه نموده و به‌طور غیرمرکزی با استفاده از تجهیزات تأمین هوای تازه، هوای جایگزین به فضا وارد می‌گردد. این جریان هوا می‌تواند به‌طور بی‌وقفه در حرکت باشد. مطابق استاندارد DIN 18017 مقدار هوایی که توسط سیستم‌های تخلیه هوا خارج می‌گردد، باید با هوای تازه جایگزین شود؛ بنابراین این سیستم ترکیبی از دستگاه‌های ER و تجهیزات تأمین هوای تازه می‌باشد.
ظرفیت و استاندارد‌های این سیستم، علاوه بر مزایای فوق، به‌جای استفاده از خط لوله‌های مجزا برای هر مکان، می‌تواند تمامی آنها را با یک خط لوله تخلیه کند و بدین‌ترتیب از متراژ فضاهای مشاعات کاسته و به میزان فضای مفید هر واحد اضافه می‌کند. تمامی این سیستم به‌طور کاملاً دقیق و مطابق با استاندارد DIN 18017 است.
هواکش‌های سری ER با دو ظرفیت 60 و 100 متر مکعب بر ساعت دارای استاندارد VDE آلمان (علاوه بر گواهی‌های CE و GS اروپا) با کیفیت ممتاز و مشخصات فنی قابل اعتماد؛ مناسب برای استفاده در فضاهای کوچک مانند سرویس بهداشتی و انباری در محدوده حفاظتی 2 بر اساس DIN VDE 0100-701؛ عمر طولانی واقعی و صدای کم؛ مواد مرغوب بدنه و مقاوم در برابر تغییر رنگ و کهنه شدن؛ مقاوم در برابر نفوذ آب (IP X5) برای حفاظت محصول و ایمنی مصرف‌کننده؛ امنیت بالا در برابر خرابی و ذوب شدن (بی‌نیاز از پشتیبانی و سرویس، دارای موتور کم‌مصرف قوی و بلبرینگ بی‌نیاز از روغن‌کاری)؛ ظرفیت کاری فوق‌العاده بالا و امکان تهویه با دبی نامی تا فشار استاتیکی 250 پاسکال؛ برنده جوایز IF، Roter Punkt و Internationaler Designpreis Daden – Wurttemberg 1998 به واسطه طراحی ظاهری تحسین‌برانگیز و همچنین دارای تاییدیه DIBT.


ویژگی‌ها

  سایز قطر لوله 8 سانتی‌متر

  قابل استفاده در حمام، آشپزخانه، هال، پذیرایی و اتاق غذاخوری

  مناسب برای تخلیه هوای یک یا دو اتاق

  مقاوم در برابر نفوذ آب (IP X5) برای حفاظت محصول و ایمنی مصرف‌کننده در حمام

  تأیید نمودار مشخصه جریان حجمی و نرخ نشتی هوا توسط موسسه  TÜV Bayern e.V با نشتی هوای کمتر از 0.01 متر مکعب در ساعت

  موتور خازنی مقاوم با مصرف بهینه

  دارای فیلتر G2 با امکان تعویض آسان و بدون نیاز به ابزار

  قابلیت چرخش تا  5± درجه برای جبران زاویه نصب قوطی

  دارای نماد استاندارد VDE

  کلاس حفاظتی II

  حفاظت در برابر اضافه بار حرارتی

  مناسب برای کارکرد دائم

  دارای بلبرینگ‌های محصور شده در دو طرف فن


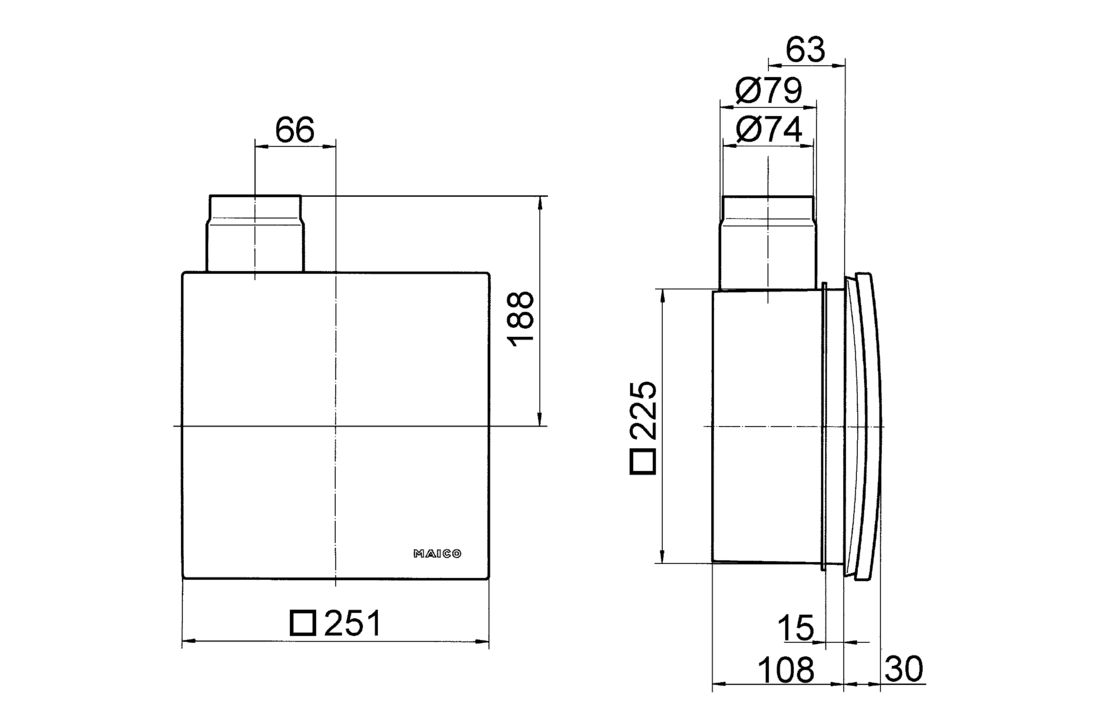

مشخصات فنی

سایز نامی:

80 میلیمتر (برای لوله به قطر 8 سانتیمتر)

ابعاد ظاهری با قوطی ER/UPG:

251 * 251 میلیمتر

نوع کارکرد (مکش / دهش):
مکش
حداکثر حجم جریان هوا:

62 مترمکعب در ساعت

ولتاژ:
230 ولت (تکفاز)
نوع ولتاژ:

جریان متناوب

فرکانس:
50 هرتز
حداکثر مصرف انرژی:

21 وات

حداکثر مصرف جریان:

0.16 آمپر

حداکثر دور موتور:

1.250 دور در دقیقه

نوع پروانه (پیشران):

سانتریفیژی (غیرمحوری)

محل نصب:
دیوار و سقف
نوع نصب:

توکار

نوع سیستم:

غیرمرکزی

فیلتر:

دارد (G2)

درجه حفاظتی (در برابر نفوذ آب):

IP X5 (مقاوم در برابر جریان کم‌فشار آب از تمام جهات)

میزان صدا (فشار صوتی):

36 دسیبل

حداکثر دمای هوای در جریان:

40 درجه سانتیگراد

جنس بدنه:

پلاستیک (مواد سنتتیک مقاوم)

وزن:

1.5 کیلوگرم


قوطی‌ها

این محصول با سه مدل قوطی متفاوت عرضه می­‌گردد:

  • مدل ER-UP/G

قوطی توکار پلاستیکی، دارای مسدودکننده جریان برگشتی

  • مدل ER-UPD

قوطی توکار پلاستیکی با لوله فلزی، دارای مسدودکننده جریان برگشتی و لوله مسدودشونده برای جلوگیری از گسترش آتش

  • مدل ER-UPB

قوطی توکار نسوز با لوله فلزی، دارای مسدودکننده جریان برگشتی و لوله مسدودشونده برای جلوگیری از گسترش آتش


اطلاعات طراحی



استاندارد فواصل نصبیات در حالت تک انشعابی برای هر طبقه
.




استاندارد سایز لوله مرکزی در حالت تک انشعابی با هواکش‌های ER 60، متناسب با تعداد طبقات




استاندارد فواصل نصبیات در حالت دو انشعابی برای هر طبقه



استاندارد سایز لوله مرکزی در حالت دو انشعابی با هواکش‌های ER 60، متناسب با تعداد طبقات


بررسی کاهش مساحت ایجاد شده در ابعاد داکت‌ها برای ساختمان نمونه

یکی از فضاهای عمومی و غیر قابل مشاهده در تمامی ساختمان‌ها، فضای اختصاص یافته به داکت‌های تاسیسات است. علی رغم اهمیت و کارکرد مهم آنها در ساختمامن، اما این فضا از متراژ مفید ساختمان که در سند ذکر می‌شود، کسر می‌گردد و در زمره مشاعات محسوب می‌شود.

  مطابق با دستورالعمل ترسیم نقشه تفکیک ساختمان، مساحت داکت‌های تاسیسات، از مساحت خالص مسکونی (یا تجاری) کسر می‌گردد.

بنابراین هرچه فضای اختصاص یافته به داکت‌های تاسیسات کاهش یابد، این مقدار مستقیماً به فضای مفید و قابل خرید و فروش اضافه خواهد شد.

در این مثال می خواهیم اختلاف مساحت‌ رایزرهای هواکش را در دو سیستم سنتی و سیستم داکت مشترک مایکو که مطابق با استاندارد DIN 18017-3 است، مقایسه نماییم (نقشه‌ها و نمودار رایزر مطابق با طرح‌های حقیقی هستند).

فرض کنید ساختمانی با 8 طبقه مسکونی و 4 طبقه پارکینگ وجود دارد. این ساختمان دارای 8 رایزر اصلی است که مطابق با وضعیت سرویس، حمام، انباری و دیگر فضاهای لازم برای تهویه در نظر گرفته شده است. در سیستم سنتی هر یک از فضاها باید با لوله جداگانه تهویه گردد که این امر هم منجر به افت شدید فشار شده (بخاطر طول زیاد و سایز کم قطر لوله 10 یا 12 سانتیمتر) و هم لوله‌گذاری زیادی نیاز دارد که این امر هم کارایی تهویه را ضعیف کرده و هم فضای لازم برای داکت تهویه را افزایش می‌دهد. لازم بذکر است لوله‌گذاری مشترک با هواکش‌های عادی موجب انتقال بو و صدا در دیگر خروجی‌ها می‌شود.

مطابق با استاندارد DIN 18017-3، در هر رایزر بنابر حجم هوای تهویه و سرعت هوا، قطر لوله مشخص می‌شود و با توجه به ویژگی‌های هواکش‌های مایکو، دیگر نیازی به جداسازی لوله‌های تهویه نیست و می‌توان با یک لوله مرکزی در هر رایزر تهویه مطلوبی را اجرا نمود (در این سیستم هیچگونه صدا و بو به دیگر خروجی‎‌ها منتقل نمی‌شود).

همانطور که در تصویر نمای کاهش یافته سایز داکت‌ها مشخص است، در کنار هر داکت، فضایی که کاهش می‌یابد مشخص شده است. بدین ترتیب با استفاده از استاندارد DIN 18017-3، در هر طبقه حدود 0.8 متر مربع به متراژ مفید اضافه می‌شود که این عدد برای 8 طبقه مسکونی حدود 6.5 متر مربع است که مبلغ قابل توجهی از آن بدست خواهد آمد.

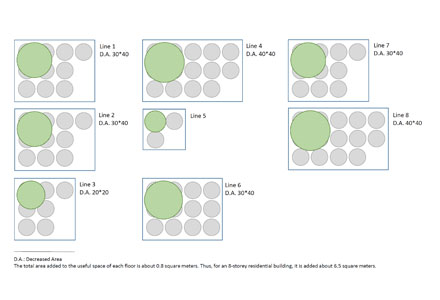

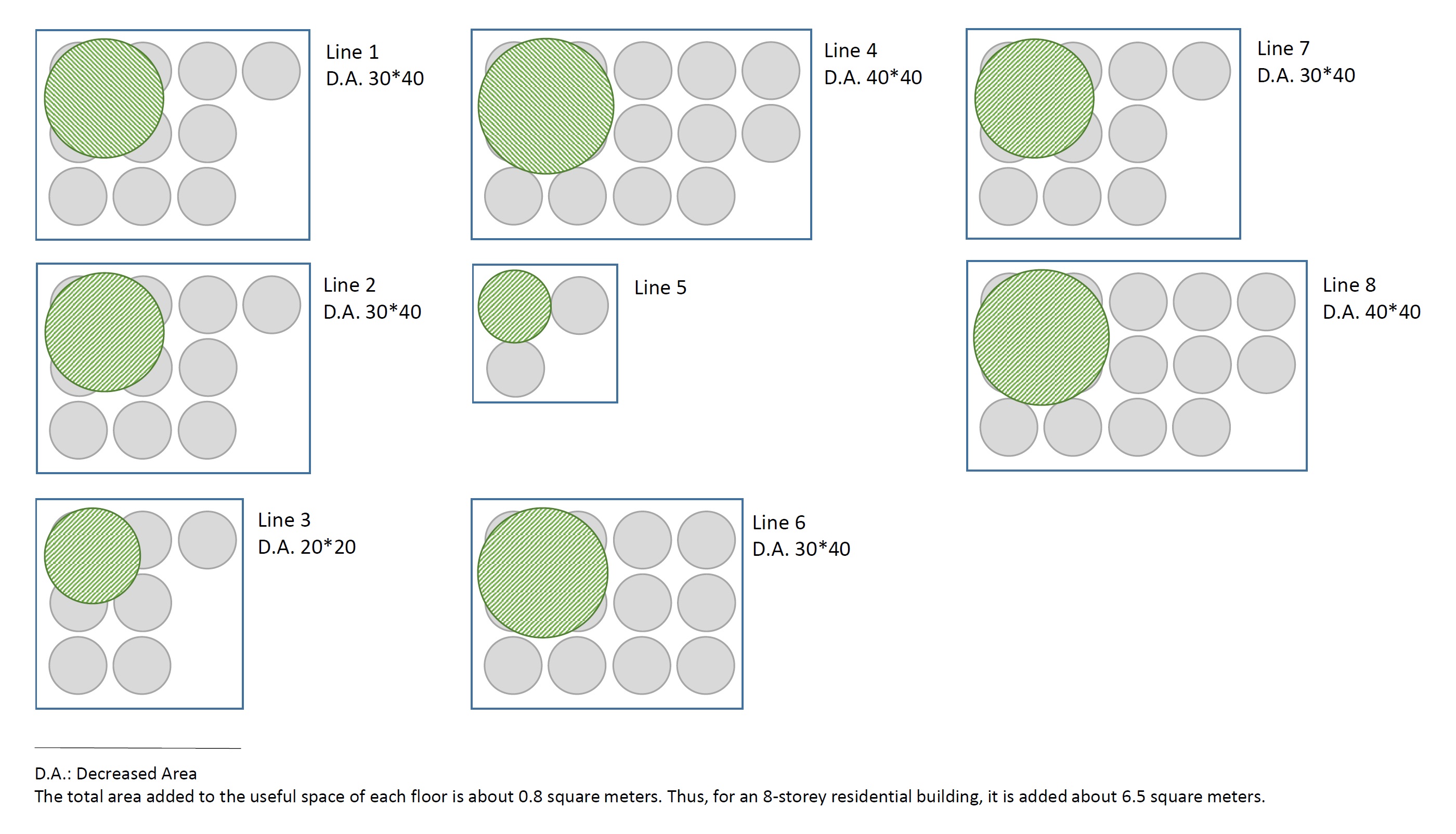

نمای کاهش یافته سایز داکت‌ها

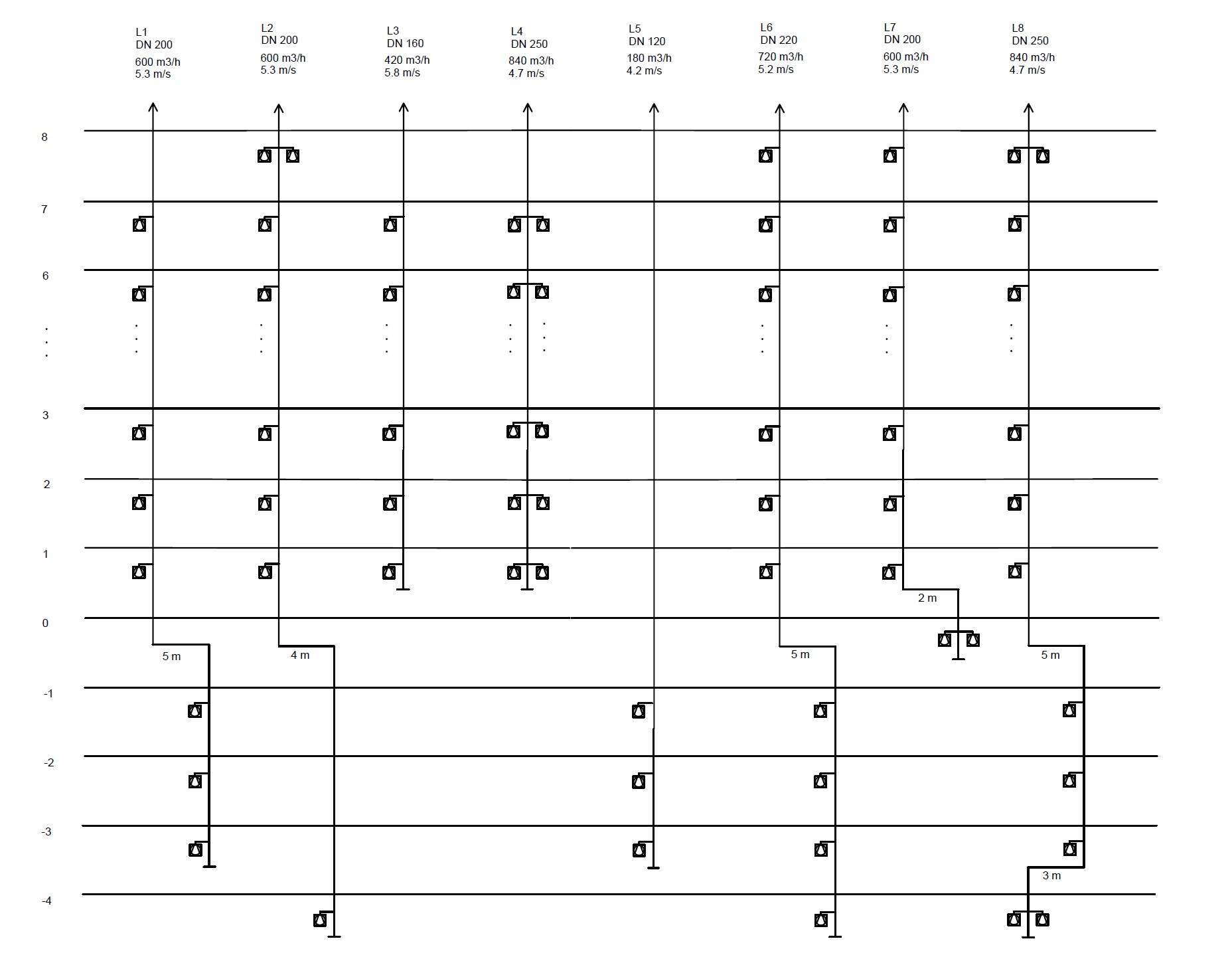

نمودار رایزرهای تهویه

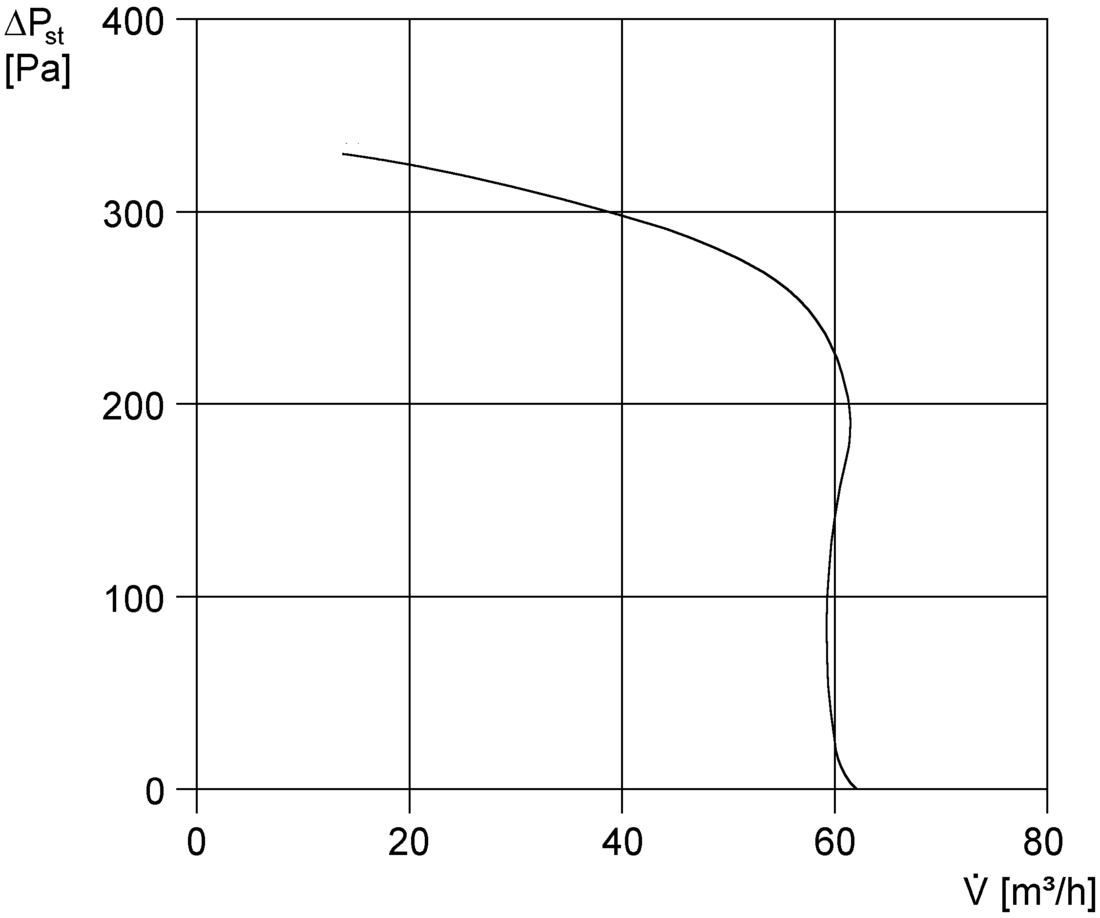

نمودار بازدهی


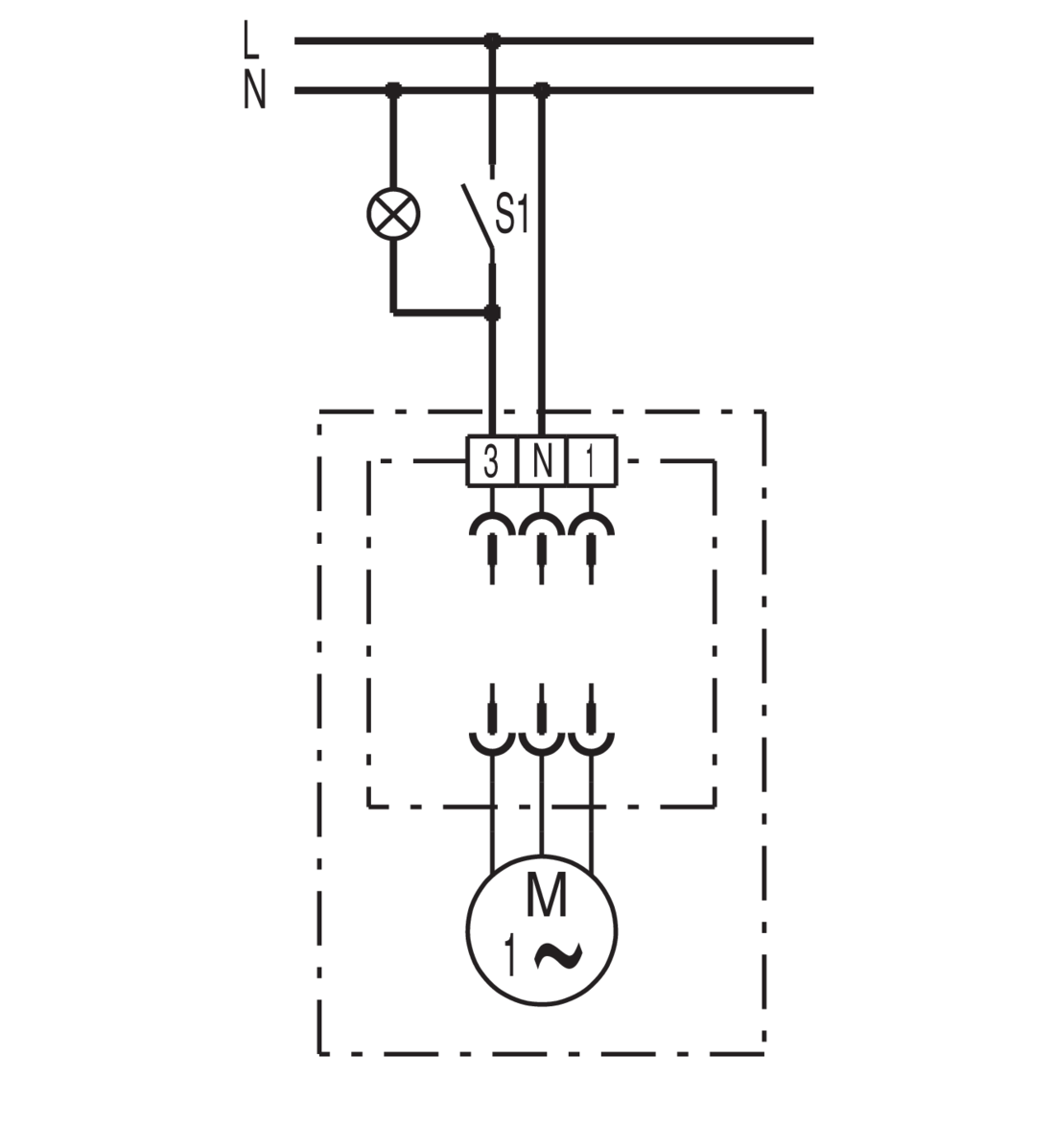

جزئیات سربندی
