دستگاه تهویه مرکزی با بازیابی حرارتی WS 160 Flat KBZET

دستگاه تهویه مرکزی پر بازده با تکنولوژی EC
قابل استفاده در ادارات، آپارتمان‌ها، خانه‌های کم مصرف شامل پیش گرمایش، مبدل حرارتی آنتالپی جریان متقاطق با مدار برگشت، شاتر ناحیه‌ای و تنظیم جریان حجمی ثابت

این دستگاه شامل کنترلر مخصوص، سیستم وب‌سرور یکپارچه و برنامه‌های کنترل موبایلی مایکو (Air @ home) و نیز گزارشات آنلاین اینترنتی می‌باشد. در این دستگاه امکان ارتباط با پروتکل‌های KNX، EnOcean و Modbus لحاظ شده است.
حجم هوای این دستگاه 40 تا 160 مترمکعب در ساعت و سایز دریچه‌ها 125 میلی‌متر است. این دستگاه دارای دو دریچه تأمین هوا در سمت چپ و راست و یک دریچه خروجی در مرکز است. برای اتصال به کانال‌های خرطومی از سوکت‌های SVR 125 یا خم‌های 90 درجه 90 - 125 می‌توان استفاده کرد.
سیستم‌های تهویه مرکزی بازیابی حرارتی WS با کیفیت ممتاز و مشخصات فنی قابل اعتماد، دارای عمر طولانی واقعی است. بدنه دستگاه با مواد مرغوب که مانع از تغییر رنگ و کهنه شدن می‌گردد ساخته شده است. این سیستم‌ها دارای تأییدیه‌های DBIT و خانه‌های انرژی منفعل PHI هستند. این سیستم‌ها با توجه به به‌کارگیری تکنولوژی EC و استفاده از مبدل حرارتی، می‌توانند تا حداکثر 95% بازیابی حرارتی ایجاد نموده و دارای نماد انرژی Blue Performance هستند. همچنین با توجه به ساختار ساندویچی بدنه و استفاده از عایق‌های صوتی و حرارتی، صدای بسیار اندکی دارند. این دستگاه‌­ها می‌توانند در چند سرعت کار کرده و امکاناتی نظیر برخورداری از مبدل حرارتی آنتالپی، مدار برگشت، مدار ضدیخ، مدار تابستانه، شاتر دریچه‌ها، سیستم‌های الکتریکی پیش گرمایش و... را ارائه نمایند. این دسته دستگاه­‌ها علاوه بر برخورداری از سیستم کنترلی پایه، شرایط ارتقاء به سیستم‌های پیشرفته را دارند و نیز می‌توانند با سنسورهای کنترل کیفیت هوا، دی‌اکسیدکربن و کنترل رطوبت نیز یکپارچه گردند. این دستگاه‌ها در محیط‌های تا 450 مترمربع، قابل استفاده هستند. دستگاه‌های بازیابی حرارتی قابل اتصال به سیستم‌های وب‌سرور هستند و می‌توانند گزارشات آنلاین ارائه نمایند.


ویژگی‌ها

  طراحی کاملا مسطح با امکان استفاده در سقف‌های کاذب و کاهش فضاهای بیهوده (به دلیل ارتفاع 23 سانتی‌متری)

  عدم نیاز به دریچه آب خروجی (به دلیل داشتن مبدل حرارتی آنتالپی نیازی به تقطیر آب نیست)

  قابل نصب در هر مکانی مانند سقف، دیوار یا فضاهای شیب‌دار

  امکان بازیابی رطوبت و ایجاد شرایط مناسب هوا حتی در زمستان

  بسیار کم صدا، بازده انرژی بالا و اخذ درجه A در دستورالعمل ErP

  استفاده از پلی پروپیلن گسترش یافته (EPP) با عایق حرارتی و صوتی روی بدنه دستگاه

  عدم نیاز به ایجاد مدل‌های دریچه چپ و راست به دلیل وجود دو دریچه تأمین هوا (که امکان شکل‌بندی خطوط بدون برخورد آنها با یکدیگر را فراهم می‌کند.)

  مجهز به فیلتر F7 برای مکش هوای ورودی و فیلتر G4 و امکان اضافه کردن فیلتر G4 به فیلتر هوای ورودی جهت طولانی‌تر شدن عمر فیلتر F7

  کنترل تعداد زیادی از تجهیزات توسط کنترلر دستگاه؛ مانند پمپ آب نمک، گرمایش اتاق خارجی، شاتر مبدل حرارتی و نیز برخی از پارامترهای تهویه


مشخصات فنی

سایز نامی:

قطر داخلی 125 / قطر خارجی 160

ابعاد ظاهری:

230 * 582 * 1330 میلیمتر

تعداد سطح تهویه:

دارای 4 سطح تهویه

حداکثر حجم جریان هوا:

40 تا 160 مترمکعب برساعت

نوع ولتاژ:

جریان متناوب

ولتاژ نامی:

230 وات

فرکانس:

50 تا 60 هرتز

محل نصب:

حمام، آشپزخانه، انبار، مخزن ذخیره‌سازی، چارچوب دیوار

نوع سیستم:

مرکزی

کلاس بازدهی انرژی:

A

حداکثر مصرف انرژی:

36 وات

حداکثر مصرف جریان:

4.6 آمپر

فیلتر:

دارد (G4 / F7)

قطر اتصال:

125 / 160 میلیمتر

قطر اتصال مجرای آب تقطیر شده:

نیازی ندارد

حداکثر دمای هوای در جریان:

20- تا 55 درجه سانتی‌گراد

مقدار بازیابی حرارتی:

84 درصد

حداکثر مقدار بازیابی حرارتی طبق استاندارد (DIN EN 13141-7 (A7:

76 درصد

ساختار مبدل حرارتی:

آنتالپی / جریان متقاطع

شرایط رطوبت در مبدل حرارتی آنتالپی مطابق با استاندارد (DIN EN 13141-7 (A7:

53 درصد

مدار برگشت (bypass):

دارد

مبدل حرارتی آنالپی:

دارد

مدار ضد یخ‌زدگی:

دارد

مدار تابستانه:

هوای خروجی ECO / هوای تامینی ECO

نمایش فیلتر:

کنترل زمانی (کنترل‌شده با اختلاف فشار که در صورت درخواست)

کنترل رطوبت:

بطور یکپارچه با سیستم

کنترل دی‌اکسیدکربن (اختیاری):

SKD

کنترل کیفیت هوا (اختیاری):

EAQ 10/3

ارتباط با KNX (اختیاری):

K-SM

واسط کاربری مدباس (Modbus):

بطور یکپارچه با سیستم

واحد کنترل (اختیاری):

RLS T1 WS

سیستم بیسیم یکپارچه EnOcean (اختیاری):

E-SM

کنترل با موبایل:

دارد

تاییدیه PHI:

دارد

مجوز DIBT:

دارد

جنس بدنه:

پلاستیک EPP / ورق استیل

جنس مبدل حراراتی:

مواد مصنوعی

شاتر:

دارد (شاتر مجزا برای هر ناحیه)

شدت صدا:

37 دسیبل، فاصله 1 مترمربع، جذب صدا 10 مترمربع

وزن:

27 کیلوگرم


کنترل‌کننده‌ها



کنترل RLS 1 WR

(این محصول همراه دستگاه تحویل می‌گردد.)

  تغییر 4 سطح سرعت، نمایش وضعیت تعمیر و نگهداری، پیغام خطا

  می توان دیگر دستگاه‌های کنترلی را به‌صورت موازی با آن استفاده نمود.

  سنسور اتومات برای حالت عملکرد اتوماتیک



کنترل لمسی RLS T1 WS

(این کنترلر در صورت درخواست اضافه می‌گردد.)

  تا 6 حالت عملکردی دارد.

  دو حالت عملکرد اتوماتیک دارد (سنسور اتوماتیک/ زمان اتوماتیک)

  چهار حالت دستی دارد (هوای خروجی ECO، هوای ورودی ECO، دستی، خاموش)



کنترلر

  سه سنسور دما در اتصالات هوای خروجی، هوای بیرون و هوای ورودی وجود دارد.

  یک سنسور ترکیبی (دما و رطوبت) در اتصال هوای خروجی

  دارای قابلیت یکپارچه جلوگیری از رطوبت اضافی

  تنظیم حجم هوا به‌طور پیوسته بر اساس نیاز

  قابلیت ارتباط چند منظوره برای کنترل مبدل حرارتی آب شور (پمپ غیرکنترلی)، نمایش عملکرد و خطا، ثبت پیش‌گرمایش و پس‌گرمایش، شاترها

  می‌توان با استفاده از مدارهای اضافی دیگر قابلیت های کنترلی آن را افزود


واسط کاربری



air@home

این دستگاه شامل وب‌سرور یکپارچه است و می‌تواند به‌صورت نرم‌افزاری کنترل گردد.

نمایش آنلاین گزارشات، تعیین دسترسی برای کاربر، کنترل و تنظیمات از طریق لپ تاپ، تبلت و ...

گزینه‌های تنظیمات:

            1- حالت اتوماتیک بر اساس نیاز / حالت اتوماتیک کنترل زمانی

            2- عملکرد دستی / خاموش

            3- حالت ECO هوای ورودی یا حالت ECO برای هوای خروجی

            4- نمایش فیلتر، پیغام خطا

برای استفاده از این سیستم ثبت نام لازم است: به سایت www.air-home.de مراجعه نمایید.



KNX

استفاده از ماژول‌های K-SM در سیستم KNX امکان ارتباط با تکنولوژی کنترل ساختمان را فراهم می‌آورد؛ "www.knx.org".

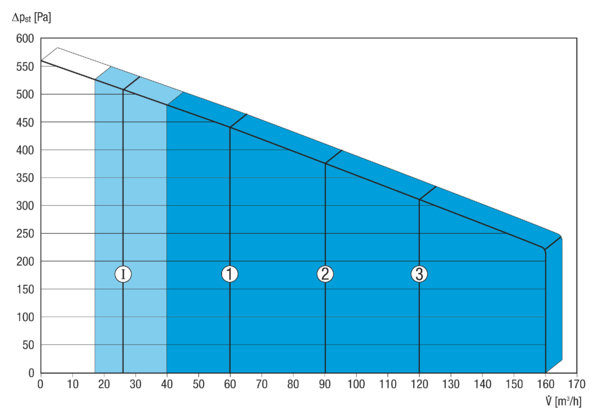

نمودار بازدهی

نمودار بازدهی

p1 = 60 m³/h, reduced ventilation (RV)p
p2 = 90 m³/h, nominal ventilation (NV)p
p3 = 120 m³/h, intensive ventilation (IV)p
pI = Interval or "humidity protection operation"p

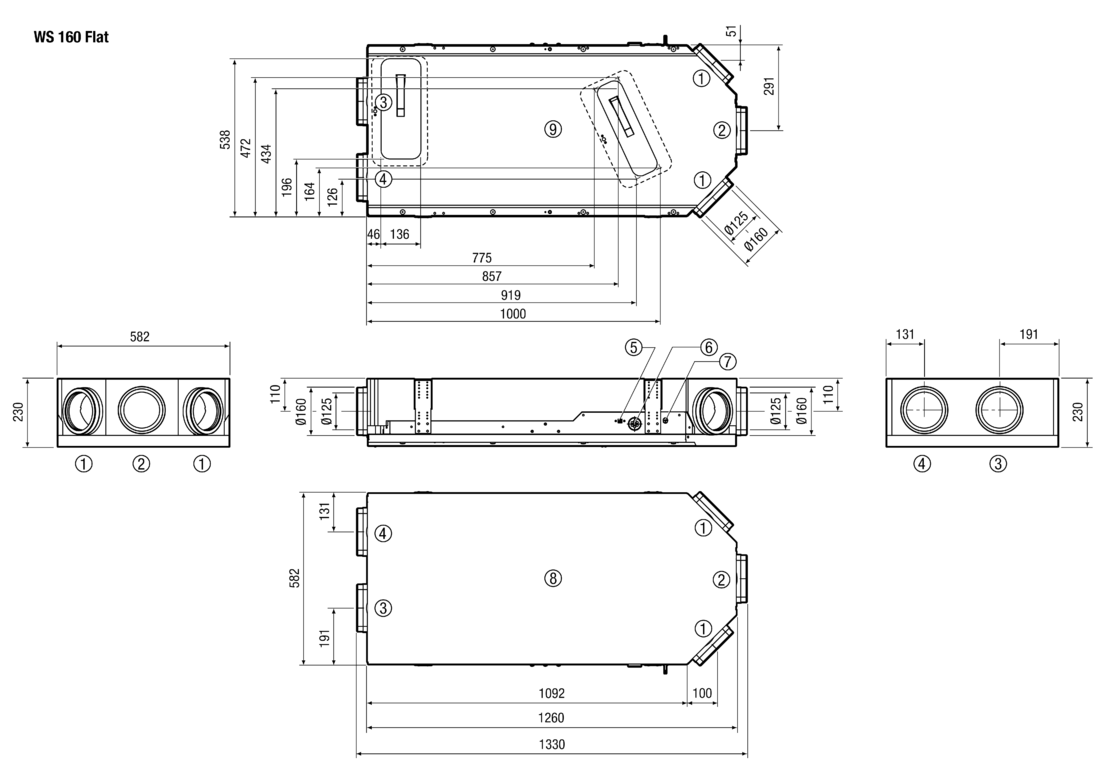

جزئیات ابعاد

جزئیات ابعاد

p1 = DN 125 / DN 160 supply air
p2 = DN 125 / DN 160 exhaust air
p3 = DN 125 / DN 160 outside air
p4 = DN 125 / DN 160 outgoing air
p5 = USB connection
p6 = Cable feedthrough
p7 = Electric connections
p8 = View from above
p9 = View from below


جزئیات سربندی

A - WS 160 Flat ... ventilation unit
A1 - Electronic slide-in module
A2 - Controlled domestic ventilation unit control
B1 - RLS 1 WR simple control unit
B2-B5 - Parallel connection max. 5 simple control units
BT1 - RLS T1 WS touchscreen control unit
W1 - 230 V AC connecting cable
W2 - Screened control cable for simple control unit (provided by customer), e.g. LIYY 6 x 0.34 mm²
W2 - Screened control cable RLS T1 WS (provided by customer), e.g. LIYY 4 x 0.34 mm²
W5 - Connecting cable for PTC heat register
W7 - Connecting cable for bypass motor
S1 - Unit switch
S2 - Door contact switch
M1 - Exhaust air/outgoing air fan
M2 - Outside air/supply air fan
T-LET - Temperature sensor for air inlet for outside air
T-FOL - Temperature sensor for outgoing air
T-ZUL - Temperature sensor for supply air
S-ABL - Combination sensor for exhaust air
